电压驱动型器件
常用于信号开关、功率开关、电平转换等各种用途

类型与应用

![[Pasted image 20251010100155.png]]
NMOS管：
- 电路符号：箭头往里，箭头方向代表电子走向
- 电子开关：控制信号G极为高电平时导通，低电平时断开
- 导通电阻小，导通功耗小
- [低边开关]{.label .danger}应用首选，驱动方便，选型灵活
- N沟道MOSFET驱动比较复杂，一般需要额外电源或[自举驱动]{.label .danger}
- MOS管==体二极管==的负极作为电源输入端
PMOS管：
- 电路符号：箭头往外，箭头方向代表电子走向
- 电子开关：控制信号G极为低电平时导通，高电平时断开
- 导通电阻大(制造工艺?)，导通功耗大
- [高边开关]{.label .danger}应用，用P沟道MOSFET驱动比较简单，但导通电阻相对较大，!!价格相对较高!!
- MOS管==体二极管==的负极作为电源输入端
体二极管：MOS管不可避免的寄生二极管
+++danger 影响

正向压降较高会增加开关损耗，导致MOS管发热
在高频开关应用中，反向恢复时间和电流会影响效率和产生电磁干扰
![[体二极管.png]]

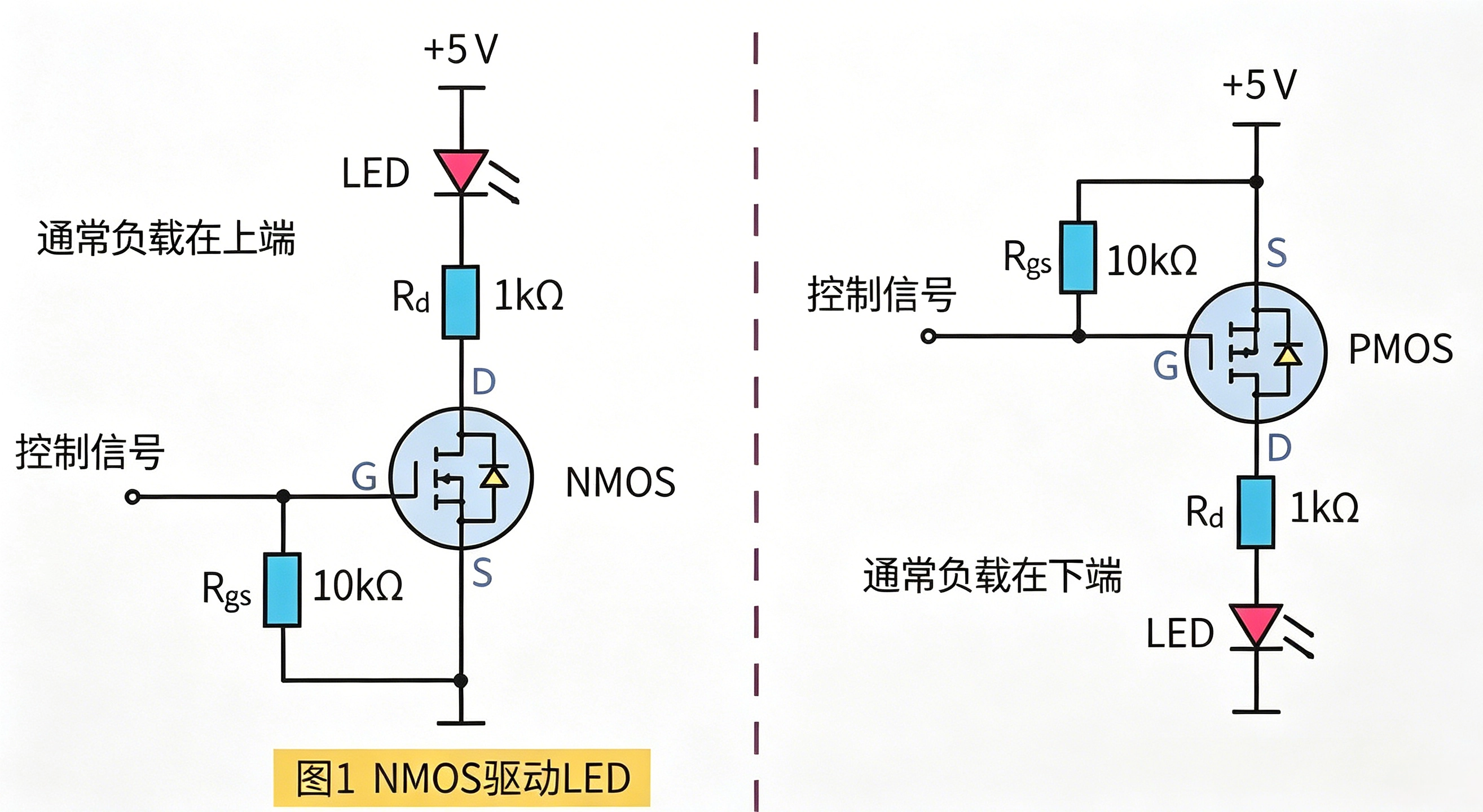

![[MOS驱动电路.png]]
+++

关键参数

阈值电压（Gate-source threshold voltage ，VGS(th)）

MOSFET的电气特性（静态特性Vth） | 东芝半导体&存储产品中国官网

定义：使 MOS 导通的最小栅源电压，是 MOS 管从截止态进入导通态的临界电压（NMOS 正，PMOS 负）。
工作原理：当栅源电压 VGS<∣Vth∣时，漏源之间无导电沟道，管子截止；当 VGS≥∣Vth∣时，电场会吸引漏源区的载流子，在栅极下方的衬底表面形成导电沟道，漏源之间可以导通电流。
特性：N 沟道 MOS 管 Vth一般为 1~~4V，P 沟道 MOS 管 Vth 一般为 -1~~-4V。温度升高时，Vth会线性下降。
实操：栅极驱动电压必须大于 Vth且留有足够裕量，否则 MOS 管无法完全导通，会导致导通损耗剧增。
测试：测量当源极与漏极之间有指定电流时的栅极电压。
![[Vth测量.png]]
栅极－源极电压（VGS）升高，直至漏极电流（ID）达到指定值。一旦达到该值，立即测量VGS。

特性	符号	测试条件	最小值	典型值	最大值	单位
栅极阈值电压	Vth	VDS＝10V，ID＝1.0mA	1.4	—	2.4	V

导通电阻（Drain-Source On-State Resistance ，RDS(on)

MOSFET 导通电阻（RDSON）参数解读-西安中昊芯测科技有限公司
 导通电阻_电子小百科_罗姆半导体集团(ROHM Semiconductor)

定义：MOS 管完全导通（工作在线性区）时，漏极与源极之间的等效电阻，是 MOS 管导通状态下的核心损耗来源。（越小越好）
工作原理：当 VGS≫Vth时，MOS 管形成低阻导电沟道，Rds(on)由沟道的材料电阻率、沟道长度和宽度决定，芯片厂商通过增大沟道宽度（W）、减小沟道长度（L）来降低Rds(on)。
特性：VGS越大，Rds(on)越小，温度升高时，Rds(on)会显著增大。这是导致大电流下 MOS 管发热的主要原因。
实操：
MOSFET消耗的功率PD用MOSFET自身具有的导通电阻乘以漏极电流（ID)的平方表示（功率PD）＝（导通电阻RDS(ON) ） x （漏极电流ID）2。
Rds（on）越小，导通损耗（P=I²R）越低，大电流场景选低于几十毫欧的 MOS 管，降低大电流下的发热。
测试：
1. 施加栅源电压 VGS=10V（一般情况下），使器件处于完全导通状态。
2. 逐渐施加漏源电压VDS，当流经MOSFET的漏极电流IDS达到特定值时（IDS 一般取器件最大连续漏极电流的一半），根据欧姆定律计算导通电阻RDSON=VDS/IDS

漏极最大电流 Id (max)

定义：MOS 管在安全工作区内，能够持续承受的最大直流漏极电流，部分手册还会给出脉冲最大漏极电流 Id（pules）（短时间内可承受的峰值电流）。
- 工作原理：
特性：良好的散热条件可提升实际可承受的电流值，散热不良时，即使Id未达Id(max)，也可能因过热损坏。脉冲宽度越窄、占空比越小Id(pulse)越大。
实操：留 30% 裕量（5A 负载选 Id≥7.5A），配合散热评估。
例：电机启动、堵转时的峰值电流远大于额定电流，需保证峰值电流小于 Id(pulse)，持续工作电流小于Id(max)。

漏源击穿电压 Vds (max)

定义：MOS管截止时，漏极与源极之间能够承受的最大反向电压，超过该值会导致MOS管雪崩击穿，永久损坏。
工作原理：MOS管截止时，漏源之间的PN结承受反向电压。当 Vds>Vds(max)时，耗尽层内电场强度超过临界值，会引发雪崩击穿，漏极电流急剧增大，瞬间产生的高热量烧毁器件。
特性：温度升高时，Vds(max)会略有上升，实际应用中，需考虑电压波动和尖峰电压。
实操：电机驱动电路的母线电压峰值必须小于Vds(max)，留20%裕量。

体二极管参数（Is/Is (pulse)/Vsd）

定义：持续电流 / 脉冲电流 / 导通电压
MOS 管的寄生体二极管（又称续流二极管）是由器件结构决定（N 沟道 MOS 管的体区为 P 型，漏、源区为 N 型，形成 PN 结）。
工作原理：MOS 管截止时，若漏源电压极性反转，体二极管会自动导通，为感性负载提供续流回路，避免 MOS 管因尖峰电压击穿。
特性：正向电流增大而增大，随温度升高而减小，体二极管的反向恢复时间较长，高频续流时会产生较大的反向恢复损耗。
实操：仅用于续流，避免长期导通（如 BUCK 死区）

测试

MOS替代料测试验证流程：

前期准备

样品生产：使用新的MOS材料制作多个测试样品，以便进行反复测试。
设备校准：确保所有测量和测试设备已准确校准，包括半导体参数分析仪、示波器等。

电气性能测试

阈值电压：测量MOSFET的开启与关闭所需的栅极电压。
导通电阻：测量器件在开启状态下的电阻，以确保功耗和热损失在可接受范围内。
漏电流：检查在关闭状态下的漏电流，从而评估器件的关断能力。

功能验证

开关速度：利用示波器测量器件的开通和关断时间，以确保其满足响应速度要求。
控制信号：测试栅极驱动电压和电流，确保信号完整性。

热特性测试

温度测试：在工作条件下运行电路，通过热成像监测热分布，确保温度在器件和电路板的额定范围内。
热循环测试：通过多次高低温循环来验证器件的热稳定性。

稳定性和环境测试

可靠性：进行长时间的开关循环测试，观察器件故障或性能退化情况。
环境测试：在不同温湿度条件下运行测试，以评估其环境适应性。

信号完整性测试

信号传输：使用示波器测量USART接口传输信号的波形，确保无波形扭曲或失真。
数据完整性：通过发送和接收数据包来验证传输信号的完整性和误码率。

故障分析

失效分析：若测试中发现异常，利用断层扫描或显微镜分析MOSFET内部结构。
问题排查：调查异常信号路径或热噪声源以确定原因。

比较和数据分析

性能比较：将新材料的测试结果与标准材料进行对比，查看两者在性能、效率和稳定性方面的差异。
数据处理：分析测试数据，绘制I-V、热特性等图表，以便直观呈现差异和优势。

报告和决策

报告撰写：整理测试结果，编制报告并提供改进建议或业务决策支持。
评审和决策：根据测试结果和报告，决定新的MOS材料在产品中的应用与否。

实际电路

UART 接口的双向电平转换电路

![[MB_UART.png]]
UART 接口的双向电平转换电路，通过 DTS3402-MOS，配合两侧电源与上拉电阻，实现 MCU 侧和外部设备侧的信号电平匹配，同时提供静电防护。
发送通道（MCU→外部设备：MC_COM_TXD → OD_UART_RX）
接收通道（外部设备→MCU：OD_UART_TX → MC_COM_RXD）

MCU 的 DEBUG 调试接口电路

![[MB_DEBUG.png]]
核心功能是实现外部调试工具与 MCU 之间的 UART 通信，这个电路里的 MOS 管是 “动态导通”的 —— 仅在两侧信号有电平差时，Vgs才会达到Vth并导通传输信号，不会一直处于开启状态。
作用是实现双向电平转换 / 信号缓冲元件。
当调试工具发高电平（3.3V）：
Q11 引脚 3 的电压≈3.3V，与引脚 1 的参考电压（VCC_3V3_MCU，也是 3.3V）一致，此时 MOS 管的Vgs≈0，MOS 关断；但引脚 2 被R154上拉到 3.3V，因此MCU_DEBUG_RXD收到高电平。
当调试工具发低电平（0V）：
Q11 引脚 3 的电压≈0V，与引脚 1 的参考电压（3.3V）形成Vgs=3.3V-0V=3.3V（大于 MOS 的开启电压Vth），MOS 导通；引脚 2 的电压被 MOS 拉低到 0V，因此MCU_DEBUG_RXD收到低电平。

按键触发 + 自锁保持的大电流电源开关电路

![[MB_BUTTON.png]]
并联 PMOS 管的作用，PMOS 管的 “导通内阻” 会随电流增大而发热，而负载是VCC_21V_MOT，并联 PMOS 可以降低总导通内阻、提升载流能力，同时减少单管的发热风险。
核心逻辑：按键触发→PMOS 导通→自锁保持（按键松开维持供电）
