DC-DC(开关电源)

厂商

  • 矽力杰==主要==
  • 3PEAK==需要成本低次要部分==
  • 进口==备选==

概念

直流转直流电源(Direct Current)，直流电路中将一个电压值的电能变为另一个电压值的电能的装置

构成

控制芯片、电感线圈、二极管、三极管、电容器（一般）

特点

  • 与LDO(低压差线性稳压器)相比==效率高==，通常效率在70%以上，效率高的可达到95%以上
  • 适应电压范围宽

分类

  1. Buck DC-DC converter
  2. Boost DC-DC converter
  3. Buck-Boost DC-DC converter

工作方式

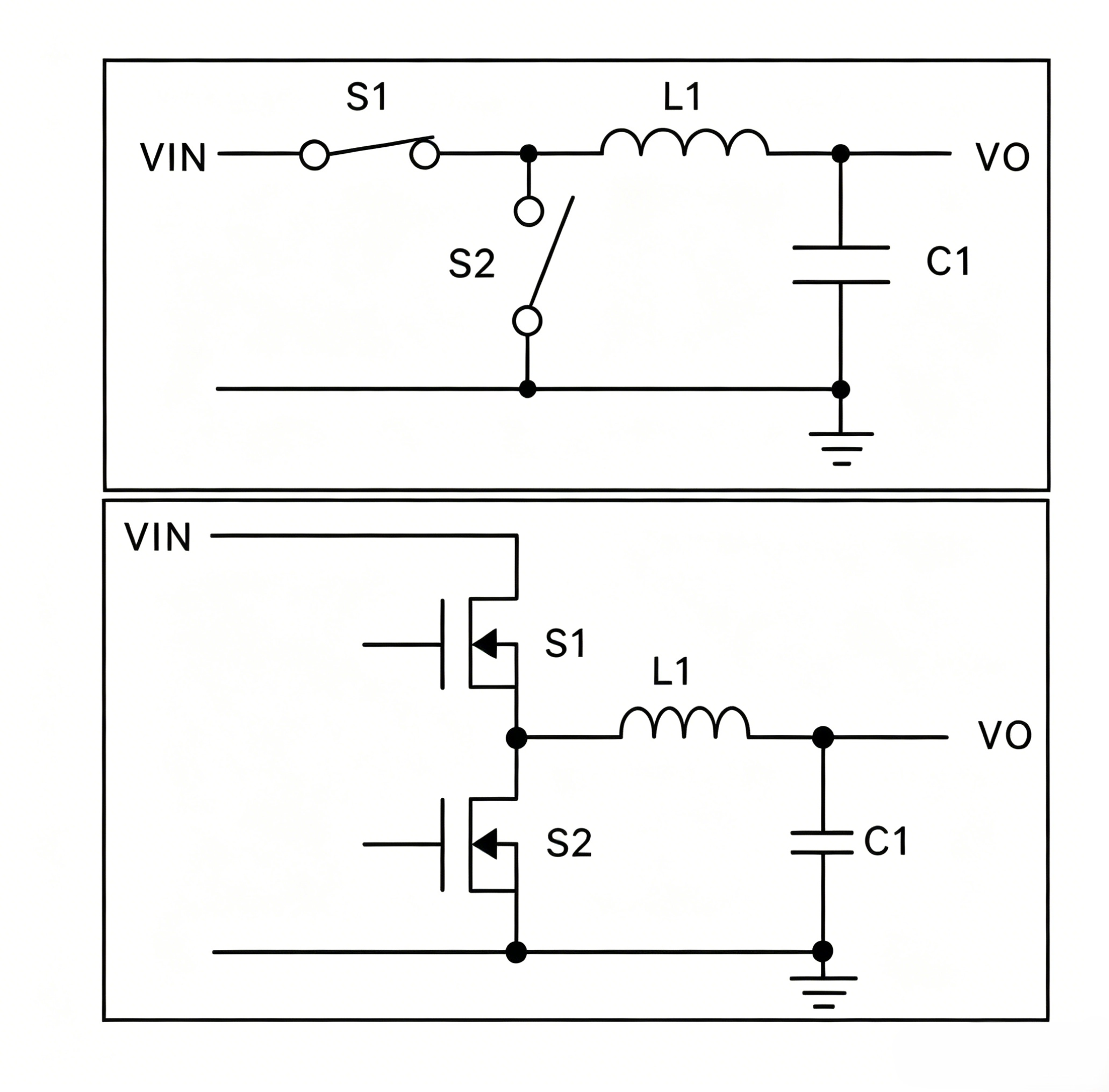

  1. 同步整流
    采用通态电阻极低的MOS管代替二极管
    续流MOSFET的导通和关断是主动的，与开关管的动作严格同步
  • 大大降低损耗
  • 价格昂贵
  • 轻载时工作状态更好
  • 低压(30V、40V)同步较多

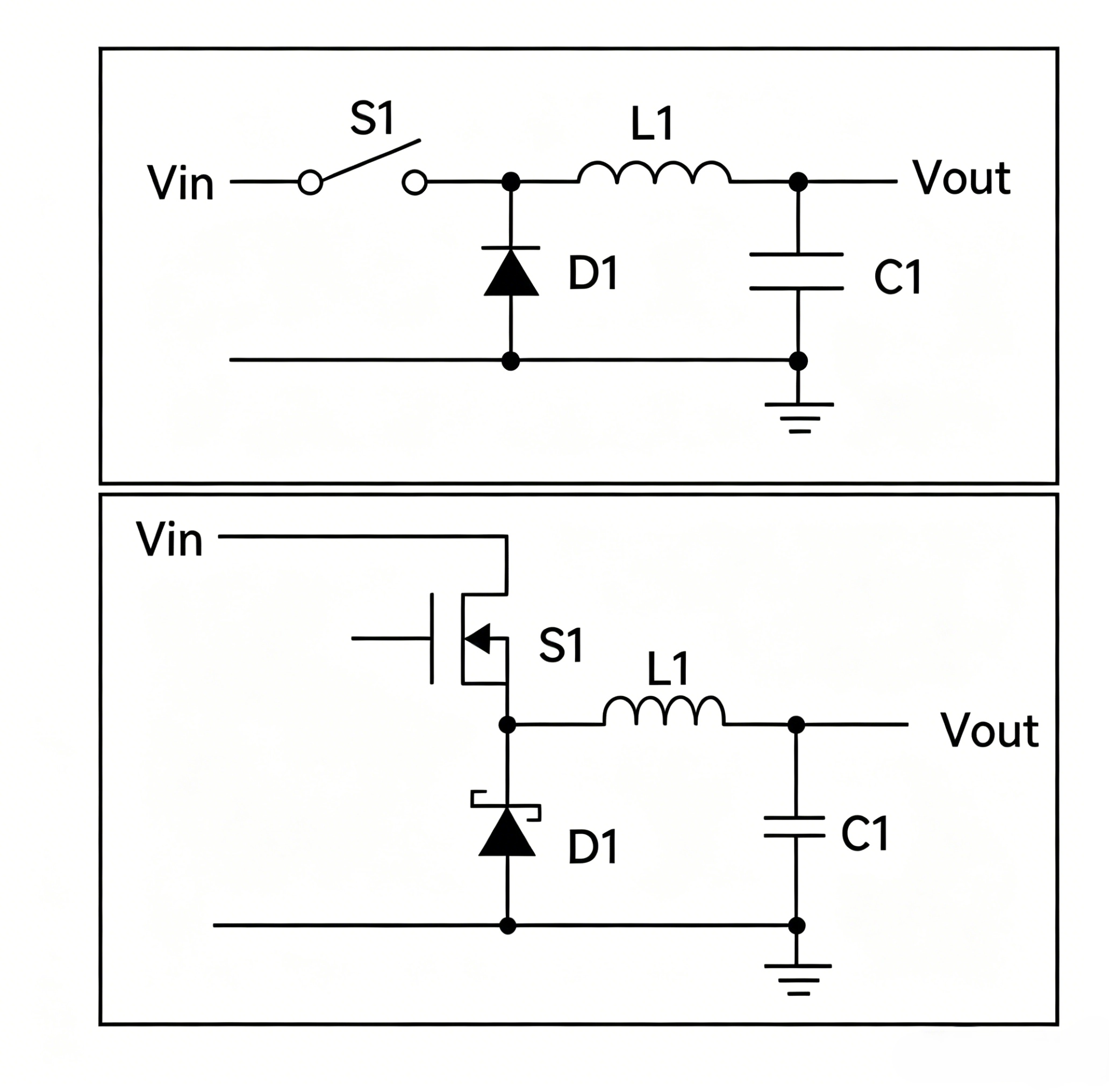

  1. 异步整流
    续流二极管的导通和关断是被动的，与开关管的动作不同步
  • 二极管轻载时的损耗较大
  • 轻载时由于工作在不连续模式产生很大的噪声
  • 高压一般做异步

调制方式

  1. PFM(脉冲==频率==调制方式)
    开关脉冲宽度一定，通过改变脉冲输出频率，使输出电压达到稳定
    优点
    长时间使用耗电小（尤其小负载）
    缺点
    重负载情况下，效率明显低于PWM方式
    由于其纹波频谱比较分散规律少，使得滤波电路的设计十分复杂与困难
  2. PWM(脉冲==宽度==调制方式)
    开关脉冲的频率一定，通过改变脉冲输出宽度，使输出电压达到稳定
    优点
    控制电路简单，易于设计与实现
    具有良好的电压纹波和噪声
    频率特性好，线性度高
    在重负载情况下有极高的效率
    缺点
    随着负载变轻，效率下降，轻负载情况下效率很低
  3. PSM(==待补充==)

DC-DC和LDO差别

LDO
线性功耗高，跑不了大电流，低压差小电流用，最高40V
DC-DC
大电流用
